混砂机设备

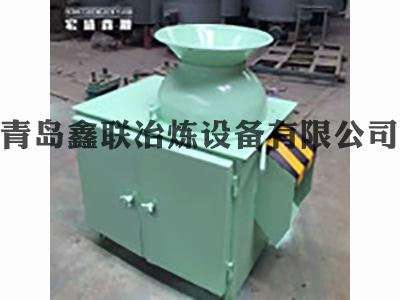

碗式混砂机
发布时间:2017-03-10   查看次数:676

一,用途和特点

本机是在是引进国外先进技术的基础上,经我公司消化而开发一种新产品,投放市场后经过了长期生产验证,经多次技术改进。是一种经济适用型高效混砂设备。

主要用于铸造车间小型铸件和中型铸件芯砂的混制。

二,该机作用和特点

1.速度高、搅拌时间短。

2.效率高,节约人工辅助时间、提高效率。

3.能耗低,树脂砂和固化剂用量少、原材材料节约,生产过程不易损耗和浪费。

4.各种物料定量准确。

5.独特的刮板机构构和碗盘结构合理组合,经过试验的优化底刮板转速,使碗盘内型砂极易混合均匀,流动性好"无死角",卸料后型砂不易粘附在结构件上,因此具有良好的自清理功能。
6、 本机具有混砂质量好、混砂周期短(每批次混合时间30-50秒)、混砂效率高、传动结构简单可靠,维护简单、易损件更换方便等特点。


三,规格型号技术参数

型号

S202

S204

S206T

碗盘直径

(mm)

Ø300

Ø400

Ø600

一次加料量

(kg)

15

25

50

主电机功率

(kw)

4

4

7.5

主轴转速

(r/min)

320

320

160

生产率

(t/h)

1.5

1.5

4

四,工作原理及机器结构

工作时启动电机,搅拌叶片开始旋转,从上面加料口依次加入各种物料,物料随着叶片的转动搅拌并随之一起转动,在离心惯性力、机盆内壁的约束力和搅拌片叶的推力作用下,物料沿机盆内壁螺旋上升。但物料被抛掷脱离搅拌叶片被垂直反射叶片阻流,螺旋上升的物料被上机盆内壁反射下降,改变流向呈多层分散的砂流被反射下来,在下落过程中砂层之间相互交叉碰撞和摩擦及剪切,使物料之间的成分进一步混合,当落到机盆下部时,再次被搅拌叶片搅拌带起,如此在机盆内不停地进行三维循环运动,从而达到混合均匀和覆膜的目的。

本机利用物料经过外力搅拌在半球体内形成螺旋流动,球体的结构是物料能够极易形成均匀混合。将球形机盆的物料进行强烈搅拌。机盆采用球体结构使物料易流动、无死角,有利于加速物料的流动循环;另一方面在叶片的作用下,物料的惯性流向球面向上,然后再重力的作用下翻滚落下,接着又被另一叶片抛起。于是物料在机盆内形成∞形的物流交叉循环三维运动。

该机特殊混砂结构设计,具有良好的“自清理”作用,机盆内壁和刮板不易粘附物料。

该机主轴转速属于中速转动(130-260r/min),叶片对物料的抛掷穿插、剪切和搓擦及翻滚的作用力较强,因此混砂速度快,混合效果好,建议混砂时间为30-50s.为了方便清理碗盘内粘覆物料,卸料设计为开式结构,每班打开清理很方便。

该机的加料和卸料为间歇式作业,卸料门分手动和气动二种开关形式,适用于铸造车间混制小件造型砂和大件用的芯砂。
